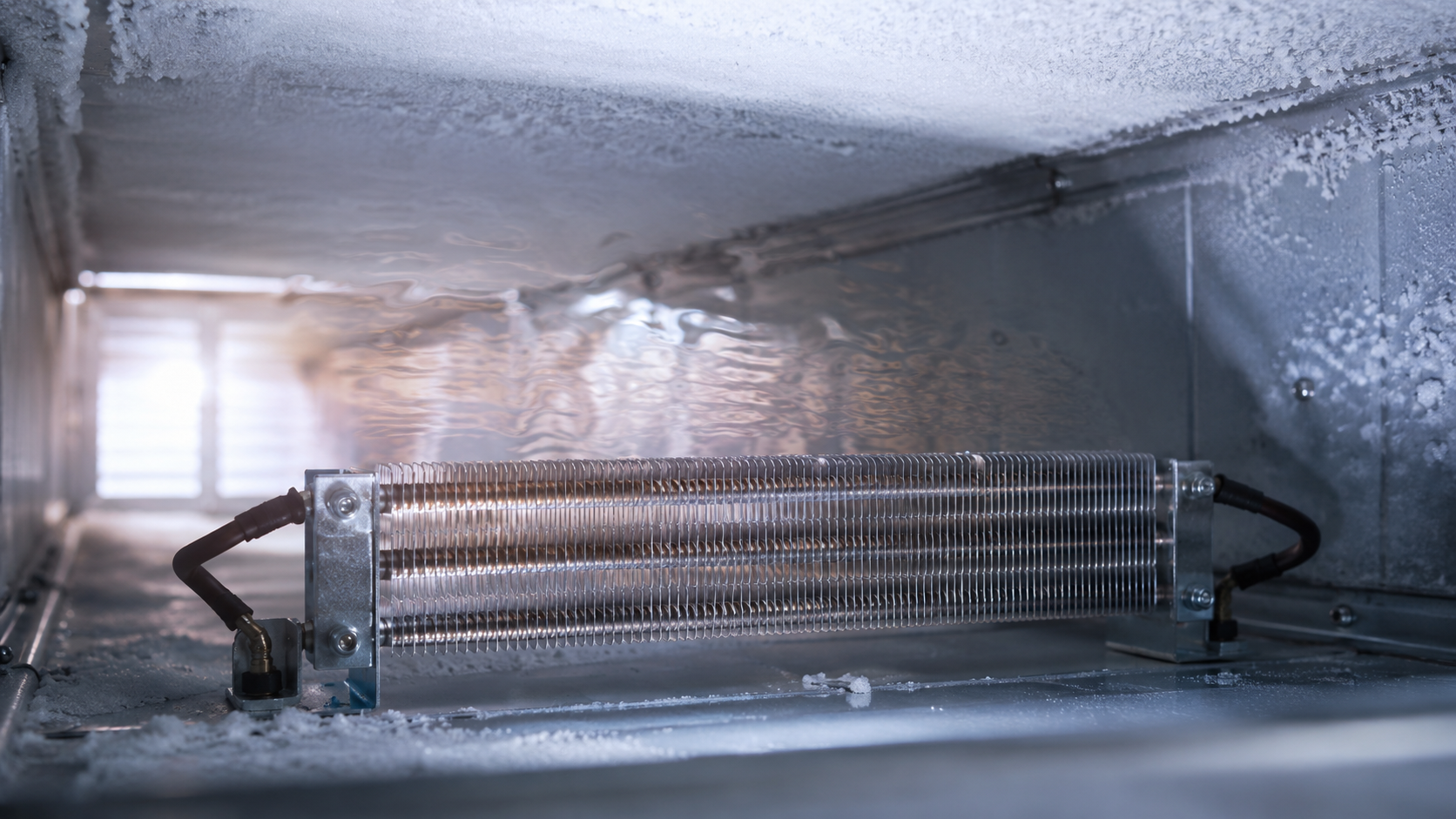

Обогрев промышленного оборудования в высокогорье: что учитывать при −25 °C

На высоте 3000–4000 м атмосферное давление падает до 550–650 мм рт. ст. — это на 30 % ниже нормы. Для инженера, проектирующего обогрев технологических узлов на золоторудном комбинате «Кумтор» или на горном перевале в Нарьнской области, это означает: плотность воздуха меньше, конвективная теплоотдача от открытых нагревателей снижается, а риск обледенения растёт. При −25 °C и сильном ветре стандартный ТЭН, рассчитанный на 20 °C и 760 мм рт. ст., может не выдать проектную мощность — или перегреться и выйти из строя. Разберём, какие параметры нужно скорректировать и как подобрать нагреватель для реальных условий Киргизии.

Условия высокогорья: как пониженное давление влияет на работу ТЭНов

При снижении атмосферного давления уменьшается теплоотдача от поверхности ТЭНа к воздуху. Если нагреватель работает в открытой воздушной среде (обогрев шкафов КИПиА, антиобледенение ЛЭП, сушка воздуха в камерах), то при том же токе температура оболочки может подняться выше допустимой для материала. Для герметичных систем — баки с водой, маслом, теплоносителем — давление в объёме может быть дополнительно понижено из-за высоты, и температура кипения воды снижается: при 600 мм рт. ст. вода закипает уже при 93 °C вместо 100 °C. Это критично для ТЭНов в открытых баках — возможно парообразование на поверхности нагревателя, что ведёт к локальному перегреву и прогарам.

На высотах выше 2000 м рекомендуется закладывать запас мощности 10–15 % или использовать ТЭН с пониженной удельной поверхностной нагрузкой (Вт/см²). Для воздуха на высоте 3000 м удельная нагрузка не должна превышать 3–4 Вт/см² (против 6–8 Вт/см² на равнине).

Материалы оболочки и корпуса для низких температур

При −25 °C и ниже критичны морозостойкость металла и стойкость к коррозии в условиях конденсата и обледенения. На производстве ТЭН-Миасс (Миасс, Россия) для оборудования, поставляемого в Киргизию, используются следующие основные материалы:

Для условий горных котельных и пищевых производств оптимальный выбор — AISI 304 (08Х18Н10). Если среда содержит хлориды (например, рассолы для антиобледенения дорог), лучше 12Х18Н10Т или титан.

Все ТЭНы поставляются с нихромовой спиралью в магнезитовой засыпке (периклаз). Для эксплуатации на высоте 4000 м важно, чтобы засыпка была предварительно высушена и уплотнена — это обеспечивает стабильное сопротивление изоляции при резких перепадах температур.

Расчёт мощности ТЭНа для обогрева оборудования в горах

Основная формула для одноэлементного нагревателя: R = U² / P. Например, для мощности 12 кВт при напряжении 380 В (трёхфазная звезда) сопротивление одной ветви: R = U_лин² / (P_на ветвь). При P_на ветвь = 4 кВт, U_лин = 380 В → R = 380² / 4000 ≈ 36,1 Ом. Это номинальное сопротивление при 20 °C. ГОСТ 13268-88 допускает отклонение мощности +5/−10 %, что соответствует допуску по сопротивлению −4/+11 %.

Для обогрева бака с водой объёмом 500 л на высоте 3000 м при исходной температуре −25 °C до +50 °C необходимый тепловой поток с учётом потерь через стенки и испарение — около 15 кВт. Если использовать блок-ТЭН на 380 В звездой, потребуется три элемента по 5 кВт каждый. Удельная нагрузка на поверхности в воде не должна превышать 10–12 Вт/см² — для AISI 304 это безопасно.

Пример расчёта потери мощности из-за высоты:
На высоте 4000 м (Кумтор) давление 450 мм рт. ст. Коэффициент снижения теплоотдачи для открытого ТЭНа в воздухе: k = (P/760)^0,5 ≈ (450/760)^0,5 ≈ 0,77. То есть при той же температуре оболочки отдаваемая мощность упадёт на 23 %. Чтобы скомпенсировать, нужно либо увеличить площадь нагревателя, либо выбрать ТЭН с запасом мощности.

• Для воздушного обогрева на высоте >2500 м — запас мощности не менее 15 %.
• Для водяных баков — проверять, не наступит ли локальное кипение при температурах ниже 100 °C.
• Для масел и теплоносителей — учитывать рост вязкости при −25 °C; рекомендована предварительная прокачка или использование ТЭНа с пониженной нагрузкой.

Защита от обледенения: примеры для гидроузлов и горнорудных предприятий

На Токтогульской и Камбар-Атинской ГЭС зимой обмерзают затворы водосбросов, трубопроводы технической воды, шкафы автоматики. Решение — установка ТЭНов в масляные рубашки или直接在 в корпус оборудования. Для обогрева шкафов КИПиА (IP65/IP68) применяют патронные ТЭНы малого диаметра (от 4 мм) из нержавейки AISI 304 (08Х18Н10) с термопарой типа K для контроля температуры. Длина корпуса — от 30 до 6000 мм, подбирается под габариты шкафа.

На горно-обогатительных фабриках (Кумтор, Макмал) зимой при −25 °C возможна кристаллизация растворов в ваннах флотации и сгустителях. ТЭНы погружного типа с фланцами DN50–DN150 (резьба M48×2, M56×2) монтируют в нижней части бака. При высоте установки важно, чтобы нагреватель не оголялся при снижении уровня — в противном случае перегрев воздуха приведёт к прогарам. Рекомендуется ставить защиту по уровню или использовать ТЭН с оболочкой из титана для щелочных растворов.

Рекомендации по монтажу в высокогорье:

• Все контакты и клеммные колодки — с герметизацией не ниже IP66, иначе конденсат при −25 °C выведет изоляцию.
• Перед первым включением после простоя при −30 °C — обязательный прогрев на пониженном напряжении (50–60 % номинала) в течение 10 мин.
• Для антиобледенения открытых поверхностей (трубы, лотки) — использовать гибкие ТЭНы на основе AISI 321 (08Х18Н10Т) с силиконовой изоляцией, устойчивой к УФ.

Поставка ТЭНов из Миасса в Бишкек — 5–9 дней автотранзитом через Казахстан. Так как Киргизия входит в ЕАЭС, таможенных пошлин нет. Достаточно отправить чертёж или фото старого нагревателя — изготовим партию от 1 шт. за 5–10 дней.

Для точного подбора нагревателя под вышу задачу — пришлите чертёж, размеры или фото старого ТЭНа. Изготовим по ГОСТ 13268-88, с любым фланцем и резьбой, партия от 1 штуки. Доставка в Бишкек — 7–10 дней с момента готовности.
