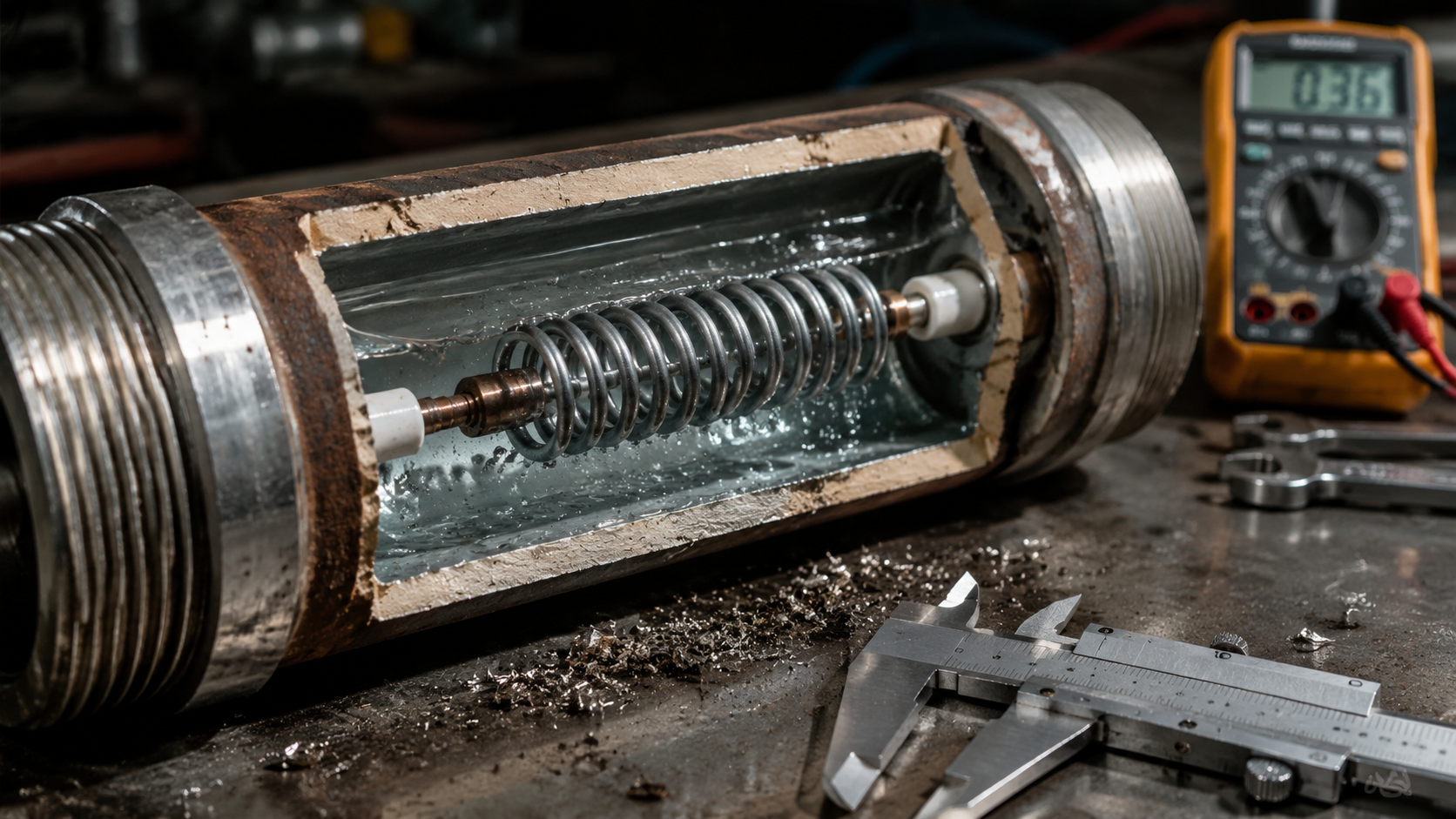

Как ТЭНы решают проблему обледенения гидротехнических сооружений и ЛЭП в условиях Киргизии
Обледенение оборудования на высоте от 2500 до 4000 м — сезонная угроза для энергообъектов Киргизии. Затворы плотин, водоприёмники ГЭС, опоры и провода ЛЭП, шахтные вентиляционные стволы — всё это покрывается льдом при перепадах температур вокруг нуля и высокой влажности. Для инженеров-теплотехников и главных энергетиков, обслуживающих Токтогульскую, Камбар-Атинскую ГЭС или золоторудный Кумтор, критичен подбор нагревательных элементов, способных работать в экстремальных условиях высокогорья. Рассмотрим, какие технические решения предлагает производство ТЭН-Миасс (Россия) и как рассчитать систему антиобледенения.
Почему обледенение опасно для ГЭС и ЛЭП
Лёд на металлоконструкциях увеличивает нагрузку на опоры и затворы, снижает пропускную способность водосбросов, а на проводах ЛЭП — провоцирует схлёстывание и обрыв. Для гидротехнических объектов особенно опасна наледь в зоне водоприёмника: она блокирует движение щитов и решёток, останавливая турбины. На Кумторе (4000 м) обледенение случается даже летом: влажный воздух из хвостохранилища конденсируется на стальных конструкциях горно-обогатительного комплекса.
Механическое удаление льда — трудоёмко и рискованно, а химические реагенты дороги и агрессивны для окружающей среды. Оптимальный способ — непрерывный электрообогрев с помощью трубчатых электронагревателей (ТЭН) или греющих кабелей.
Технические решения: линейные ТЭНы и греющий кабель
Для промышленного антиобледенения применяют два типа греющих элементов:
- Линейные ТЭНы — трубчатые нагреватели диаметром 4–32 мм, длиной до 6000 мм, изготавливаемые по чертежу заказчика. Крепятся на поверхность с помощью скоб или хомутов. Мощность подбирается под конкретный узел.
- Саморегулирующийся греющий кабель — ленточный нагреватель с матрицей, изменяющей мощность локально под температуру. Удобен для длинных трасс (опоры ЛЭП, водоводы), но менее ремонтопригоден и дороже при замене.
На объектах Киргизии, где часты механические нагрузки (обвалы, вибрация турбин), линейные ТЭНы надёжнее: они имеют цельнометаллическую оболочку из стали 10 или нержавейки AISI 304 (08Х18Н10) и выдерживают прямой контакт с влагой. Для зон с хлоридами (морская вода Кумтора, хвостохранилища) используют оболочку из AISI 316L (03Х17Н14М2) или чистого титана.
| Параметр | Линейный ТЭН (ТЭН-Т) | Греющий кабель | Патронный ТЭН (для малых узлов) |
|---|---|---|---|
| Диаметр/сечение | 4–32 мм | 5–12 мм | 4–32 мм |
| Макс. температура поверхности | до 600 °C (сталь 10) | до 65–120 °C (саморег.) | до 450 °C (AISI 304) |
| Срок службы в условиях улицы | 5–10 лет (при IP68) | 3–5 лет (УФ-деградация) | 3–7 лет (зависит от среды) |
| Устойчивость к УФ, осадкам | высокая (металл) | средняя (нужна защита) | высокая (при герметизации) |
| Ремонтопригодность | замена элемента локально | нужна замена участка | замена целого элемента |
Все нагреватели изготавливаются по ГОСТ 13268-88 с допуском по мощности +5/−10%. Для трёхфазной сети 380 В мощность одного элемента может достигать 90 кВт при соединении звездой.
Расчёт мощности для обогрева затворов и опор
Чтобы подобрать нужный ТЭН, инженеру необходимо определить удельную теплопотерю конструкции. Для плоских стальных поверхностей на открытом воздухе при скорости ветра до 10 м/с и температуре −25 °C рекомендуемая удельная мощность — 150–300 Вт/м². Для затворов плотин, частично погружённых в воду, мощность снижают до 100–150 Вт/м², чтобы не перегревать металл.
Пример врезки-расчёта:
Задача: обогрев стального затвора размером 2×3 метра (6 м²) на Токтогульской ГЭС. Температура воздуха −20 °C, влажность 80%. Требуется предотвратить образование наледи толщиной более 5 мм.
- Площадь обогрева: 6 м².
- Удельная мощность: 200 Вт/м².
- Суммарная мощность: 6 × 200 = 1200 Вт.
- Выбор: три линейных ТЭНа длиной 2 м каждый, мощностью 400 Вт, соединённых в звезду на 380 В. R = U² / P = 380² / 1200 ≈ 120 Ом на каждую ветвь (если симметричные элементы).
- Материал оболочки: AISI 304 (08Х18Н10), так как вода в реке пресная, без агрессивной химии.
Для опор ЛЭП с длинными траверсами чаще используют гирлянды из нескольких ТЭНов, уложенных в желоб профиля. Расчёт ведётся по погонной длине: 20–50 Вт/м на одну полосу нагрева.
Материалы оболочки для агрессивных сред высокогорья
На высоте 3000–4000 м воздух содержит меньше кислорода, но больше УФ-излучения. Для обычных стальных ТЭНов (сталь 10) это не проблема — они защищены конвекцией, но на Кумторе, где вода содержит цианиды и хлориды, сталь 10 разрушается за один сезон. Потому на объектах горной добычи применяют:
- AISI 321 (08Х18Н10Т) — титаном стабилизированная нержавейка, выдерживает до 400 °C, стойкая к сварным швам.
- AISI 316L (03Х17Н14М2) — молибденовая нержавейка для сред с хлоридами до 200 мг/л.
- Чистый титан (ВТ1-0) — для гальванических ванн и сильнокислых стоков (рН 2–3).
ТЭН-Миасс изготавливает элементы из цельнотянутой (бесшовной) трубы 12Х18Н10Т, что гарантирует герметичность при гидроударах. Для крепления на затворах и опорах используют кронштейны из нержавеющей ленты AISI 304 с резиновыми прокладками для исключения коррозии.
Примеры внедрения на объектах Киргизии
ТЭН-Миасс поставляет нагреватели на ряд энергообъектов Киргизии. В 2022 году для Камбар-Атинской ГЭС-2 изготовили партию линейных ТЭНов длиной 2800 мм, мощностью 1,6 кВт каждый, на напряжение 380 В, в оболочке AISI 304. Нагреватели смонтировали на аварийно-ремонтных затворах водоприёмника — обледенение было полностью устранено. Ранее использовался греющий кабель, но он выходил из строя за 2–3 года из-за камнепадов. ТЭНы работают без нареканий третий год.
Для подогрева вентиляционных стволов рудника «Кумтор» использовали патронные ТЭНы диаметром 20 мм, длиной 1000 мм, мощностью 600 Вт, вставленные в калориферные блоки. Замена сгоревших кабельных систем на ТЭНы позволила снизить затраты на эксплуатацию на 40%.
Поставка из Миасса в Бишкек осуществляется автотранспортом через Казахстан в рамках ЕАЭС — без таможенных пошлин, срок 5–9 дней. Это важно при плановых заменах перед зимним сезоном: заказ на типовой ТЭН выполняется за 5–10 рабочих дней.
FAQ
Подбор ТЭНа для конкретного объекта — инженерная задача, требующая знания климатических условий, геометрии конструкций и агрессивности среды. Производство ТЭН-Миасс (г. Миасс, Россия) берётся за любые проекты — от 1 штуки под чертёж. Отправьте размеры или фото старого нагревателя на bishkek@ten-miass.com, и специалисты рассчитают мощность и выберут материалы для вашего затвора, опоры или калорифера. Доставка в Бишкек — прямым автотранспортом, 5–9 дней.
